Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS Cần Hiểu: Life and Building Safety (LABS) là gì? Họ là ai? Mục đích của Họ làm gì?:

• LABS là viết tắt của cụm từ “Life and Building Safety” với mục đích tạo ra một môi trường làm việc An Toàn cho người lao động; Cụ thể là Nhà Máy An Toàn – Môi Trường Làm Việc An TOÀN. Chương trình LABS được triển khai từ 2019, LABS tập trung vào việc cải thiện điều kiện làm việc an toàn hơn cho công nhân và giảm thiểu rủi ro về An Toàn Điện, Phòng Cháy Chữa Cháy Và An Toàn Kết Cấu Công Trình.
• Chương trình LABS là nỗ lực hợp tác toàn diện của các bên bao gồm các nhãn hàng hàng đầu thế giới như VF Corporation, Gap Inc., Nike, Amazon, Target & Walmart, cùng với các cơ quan chính phủ và các tổ chức phi lợi nhuận.
• Chương trình LABS không chỉ đơn thuần là kiểm tra kỹ thuật mà còn giúp nhà máy xây dựng văn hóa an toàn, đào tạo nhân sự và tạo ra sự thay đổi lâu dài trong cách nhìn nhận về an toàn lao động.

Vai trò của SGCI Trong Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS:

• Hệ thống điện là “mạch máu” của toàn bộ nhà máy – nơi bất kỳ sự cố nào cũng có thể gây gián đoạn sản xuất, thiệt hại tài sản và đe dọa tính mạng người lao động. An toàn hệ thống điện đóng vai trò then chốt trong việc bảo vệ con người và tài sản khỏi những rủi ro liên quan đến điện. Việc kiểm tra và đánh giá định hệ thống điện không chỉ giúp phát hiện sớm các nguy cơ tiềm ẩn mà còn đảm bảo hệ thống vận hành ổn định và hiệu quả.
• Với năng lực chuyên môn sâu cùng kinh nghiệm thực tiễn đã tư vấn và thi công cải tạo cho các nhà máy tham gia chương trình LABS, SGCI tự hào là đơn vị cung cấp dịch vụ kiểm tra và đánh giá an toàn hệ thống điện chất lượng cao cho các nhà máy. Chúng tôi cam kết mang đến giải pháp toàn diện, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt các quy định của Tiêu chuẩn LABS + TCVN và góp phần xây dựng môi trường sản xuất an toàn, bền vững.
• SGCI tự hào là đơn vị chuyên tư vấn và kiểm định hệ thống điện, Hệ thống PCCC và kết cấu nhà máy theo tiêu chuẩn LABS, với hơn 16 nhà máy đã được hỗ trợ đạt chuẩn tính đến năm 2025.

Hình 1 : SGCI Tư Vấn Labs – Hệ Thống Điện + An Toàn Phòng Cháy Và Chữa Cháy + An Toàn Kết Cấu

• SGCI luôn cam kết về trách nhiệm và chất lượng dịch vụ trong từng sản phẩm của mình. Không ngừng phấn đấu phát triển dịch vụ ngày càng lớn mạnh và tạo dựng niềm tin vững chắc tới các nhà máy đang và sắp tham gia chương trình LABS.
• Định hướng của SGCI khi tham gia tư vấn các nhà máy tham gia chương trình LABS: SGCI luôn tuân thủ quy trình của LABS và cam kết đồng hành cùng nhà máy tốt nghiệp chương trình LABS ở các bộ môn SGCI tham gia tư vấn hoặc thi công.

Giới thiệu dịch vụ khảo sát hiện trạng & giải pháp khắc phục các tồn tại hệ thống điện trong nhà máy để đảm bảo vận hàng an toàn theo quy định của LABS của SGCI:

🔄 Dịch vụ Đánh giá an toàn hệ thống điện tập trung vào năm thành phần chính: Lập bản vẽ hiện trạng hệ thống điện, Kiểm tra an toàn tủ điện, Kiểm tra an toàn dây dẫn, Kiểm tra thiết bị tiêu thụ điện và kiểm tra cân bằng pha. Những phương pháp này được áp dụng phổ biến trong kiểm định, bảo trì và thiết kế hệ thống điện công nghiệp:

1. Công tác chuẩn bị Trong Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS:

1.1. Thu thập hồ sơ bản vẽ và dữ liệu hiện trạng

• Bản vẽ hoàn công kiến trúc nhà xưởng: định dạng AutoCAD (.dwg) bao gồm mặt bằng tổng thể, bố trí khu vực sản xuất, kho, văn phòng… phục vụ việc định vị các tủ điện, cáp điện và thiết bị tiêu thụ trong quá trình khảo sát.
• Bản vẽ dây chuyền công nghệ: thể hiện vị trí, chủng loại và đặc tính tải của từng thiết bị tiêu thụ điện.
• Lưu ý: Trường hợp nhà máy không có bản vẽ hoàn công, cần tiến hành:
• Khảo sát thực tế toàn bộ mặt bằng.
• Lập lại hồ sơ hiện trạng kiến trúc và dây chuyền công nghệ, tối thiểu dưới dạng sơ đồ bố trí thiết bị và tải điện phục vụ đánh giá sau này.

1.2. Thu thập tài liệu kỹ thuật hệ thống điện

• Sơ đồ một sợi mô tả đường cấp nguồn và phân phối điện từ trung thế đến các tải.
• Sơ đồ nguyên lý thể hiện chi tiết kết nối thiết bị điều khiển, bảo vệ và đo lường.
• Bản vẽ thiết kế chi tiết hệ thống điện (nếu có): bao gồm tủ điện, máng cáp, tụ bù, tiếp địa…
• Nhật ký vận hành và bảo trì thiết bị điện: để đánh giá quá trình sử dụng, tuổi thọ và lịch sử sự cố (nếu có).

1.3. Điều phối khảo sát

• Cử kỹ thuật viên hỗ trợ kiểm tra hiện trường: am hiểu sơ đồ hệ thống và có quyền truy cập khu vực kỹ thuật (phòng điện, trạm biến áp, sàn máy…).
• Thông báo thời gian khảo sát cho các bộ phận liên quan: đảm bảo không ảnh hưởng tới vận hành sản xuất.
• Chuẩn bị thiết bị hỗ trợ khảo sát: camera nhiệt, Ampe kìm, máy đo điện trở đất, máy đo điện trở cách điện, thiết bị phân tích công suất…
  • Công dụng của camera nhiệt trong các tác đánh giá an toàn hệ thống điện:

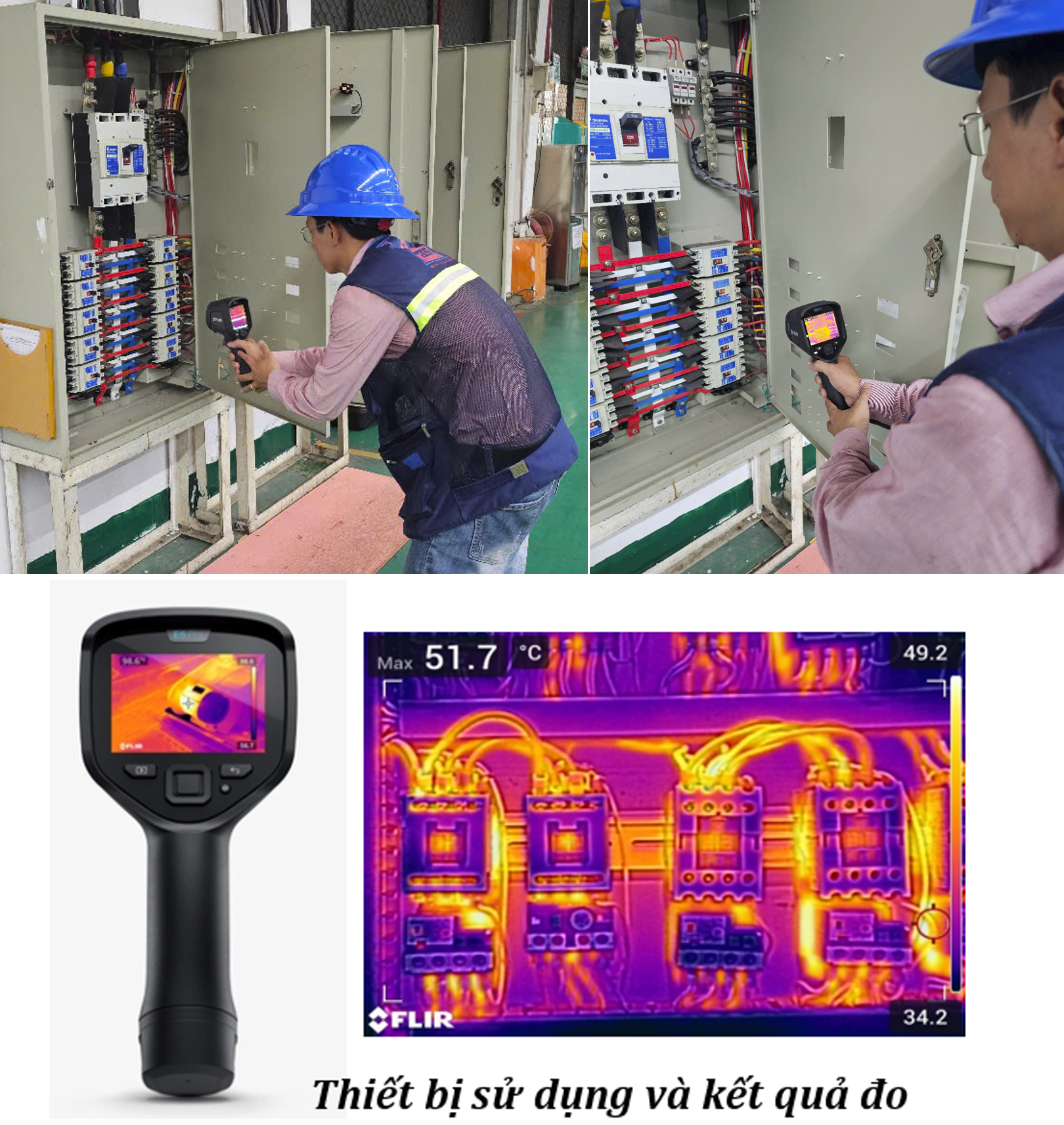

Hình 2: Camera Nhiệt – Phương Pháp Và Kết Quả Đo

• • • Camera nhiệt giúp phát hiện sớm các điểm có nhiệt độ bất thường tại các đầu nối, thanh cái, cầu dao, tụ bù, biến tần… Những điểm nóng này thường là dấu hiệu của: Tiếp xúc lỏng lẻo; Quá tải dòng điện; Lão hóa thiết bị; Điện trở tiếp xúc tăng cao
    • Camera nhiệt giúp Kiểm tra thiết bị đóng cắt và bảo vệ: Đánh giá tình trạng hoạt động của MCB, MCCB, ACB, ELCB khi đang mang tải. Phát hiện thiết bị có nguy cơ hư hỏng hoặc hoạt động không đồng đều giữa các pha.
    • Camera nhiệt giúp Phát hiện mất cân bằng pha, tải không đồng đều, hoặc thiết bị hoạt động kém hiệu quả.
    • Camera nhiệt giúp Ngăn ngừa nguy cơ cháy nổ: Camera nhiệt giúp phát hiện sớm hiện tượng quá nhiệt âm thầm, vốn là nguyên nhân phổ biến gây cháy tủ điện, dây dẫn hoặc thiết bị.
  • Công dụng của Ampe kìm trong các tác đánh giá an toàn hệ thống điện:

Hình 3: Ampe Kìm – Hướng Dẫn Sử Dụng

• • • Ampe kìm để đo dòng điện mà không cần ngắt mạch. Cho phép đo dòng điện đang chạy qua dây dẫn bằng cách kẹp quanh dây, không cần tiếp xúc trực tiếp.
    • Ampe kìm để kiểm tra tải thực tế của từng pha (R/S/T và Neutral) tại các tủ phân phối chính và phụ nhằm đánh giá hiệu suất và phát hiện quá tải. So sánh dòng đo được với dòng định mức để xác định thiết bị hoạt động bình thường hay bất thường.
    • Ampe kìm giúp Phát hiện mất cân bằng pha, dòng rò, hoặc tăng dòng bất thường – những dấu hiệu có thể dẫn đến cháy nổ hoặc hư hỏng thiết bị.
  • Công dụng của máy đo điện trở đất trong các tác đánh giá an toàn hệ thống điện:

Hình 4: Máy Đo Điện Trở Đất Và Phương Pháp Đo

• • • Đo điện trở đất giúp xác định khả năng phân tán dòng điện sự cố hoặc dòng sét xuống đất một cách an toàn. Giá trị điện trở thấp (thường ≤ 4Ω theo TCVN 4756:1989) cho thấy hệ thống tiếp địa hoạt động hiệu quả, giảm nguy cơ giật điện và cháy nổ.
    • Đo điện trở đất nhằm ngăn ngừa tai nạn điện và bải vệ thiết bị. Hệ thống tiếp địa có điện trở cao có thể gây tích tụ điện áp nguy hiểm trên thiết bị, dẫn đến sự cố điện, hư hỏng thiết bị hoặc nguy cơ điện giật
  • Công dụng của máy đo điện trở cách điện trong các tác đánh giá an toàn hệ thống điện:

Hình 5: Máy Đo Điện Trở Cách Điện – Phương Pháp Đo

• • • Máy đo điện trở cách điện giúp Đánh giá chất lượng cách điện của thiết bị: Đo điện trở cách điện giữa các dây pha – trung tính – đất để xác định khả năng ngăn dòng rò của vật liệu cách điện. Giá trị điện trở càng cao (thường từ vài MΩ đến hàng trăm MΩ), khả năng cách điện càng tốt.
    • Máy đo điện trở cách điện giúp phát Phát hiện nguy cơ rò rỉ điện và chập cháy: Phát hiện sự xuống cấp của lớp cách điện do ẩm, bụi, nhiệt hoặc lão hóa vật liệu. Giúp ngăn ngừa các sự cố như giật điện, cháy nổ tủ điện, hư hỏng thiết bị.
  • Công dụng của Thiết bị phân tích công suất trong các tác đánh giá an toàn hệ thống điện:

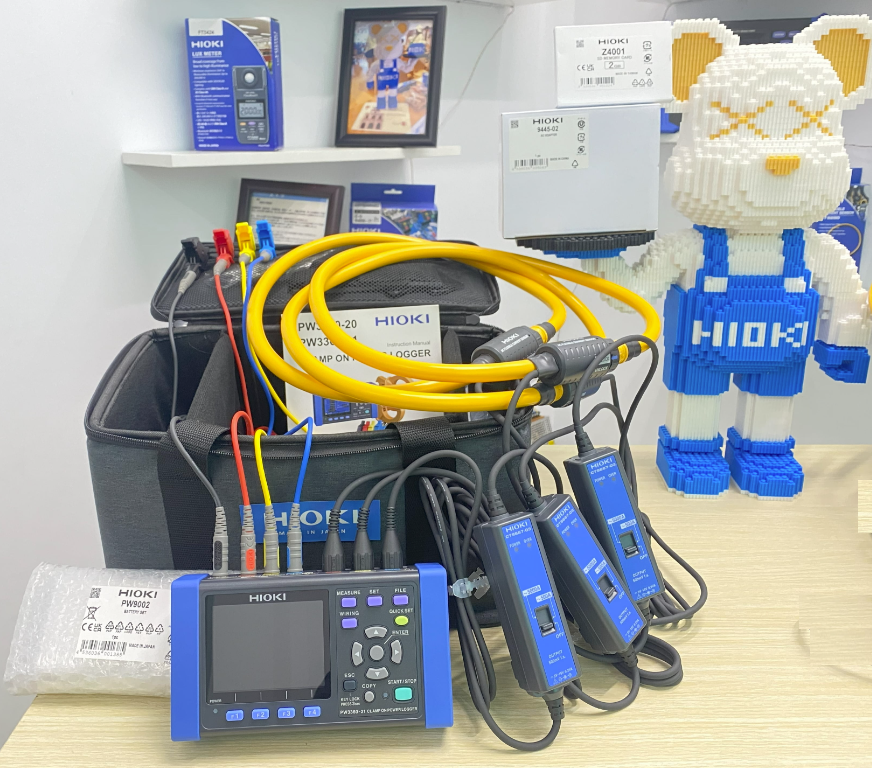

Hình 6: Thiết Bị Đo Và Phân Tích Công Suất Điện – Hioki PW3360 Clamp On Power Logger

• • • Thiết bị phân tích công suất giúp đo và phân tích công suất điện: Đo công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S) và hệ số công suất (cosφ). Giúp đánh giá hiệu suất sử dụng điện, phát hiện tổn hao và đề xuất giải pháp tiết kiệm năng lượng.
    • Thiết bị phân tích công suất giúp phân tích chất lượng điện năng: Đo sóng hài (THD%), méo dạng sóng, dao động điện áp, sụt áp, mất cân bằng pha. Phát hiện các vấn đề gây ảnh hưởng đến thiết bị điện tử, biến tần, PLC và hệ thống điều khiển tự động.
    • Thiết bị phân tích công suất giúp giám sát tải và phát hiện bất thường: Theo dõi dòng điện, điện áp, công suất theo thời gian thực để phát hiện quá tải, mất pha, hoặc dòng rò. Hữu ích trong việc ngăn ngừa sự cố chập cháy hoặc hư hỏng thiết bị.
    • Thiết bị phân tích công suất giúp đánh giá hiệu suất thiết bị: Phân tích hiệu suất vận hành của motor, máy nén, biến tần, hệ thống HVAC… So sánh giữa công suất đầu vào và công suất đầu ra để xác định hiệu suất chuyển đổi năng lượng.

2. Lập bản vẽ Hiện trạng hệ thống điện và Giải Pháp Khắc Phục Trong Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS:

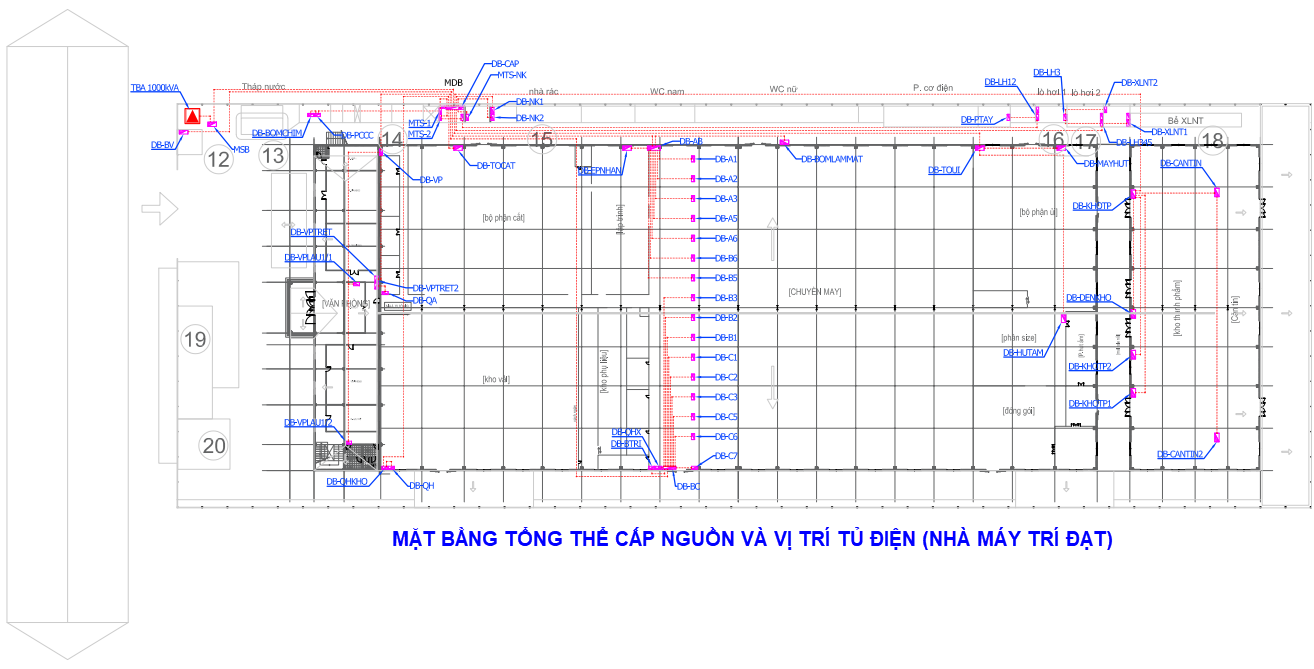

Hình 7: Mặt Bằng Tổng Thể Hiện Trạng Cấp Nguồn Và Vị Trí Tủ Điện

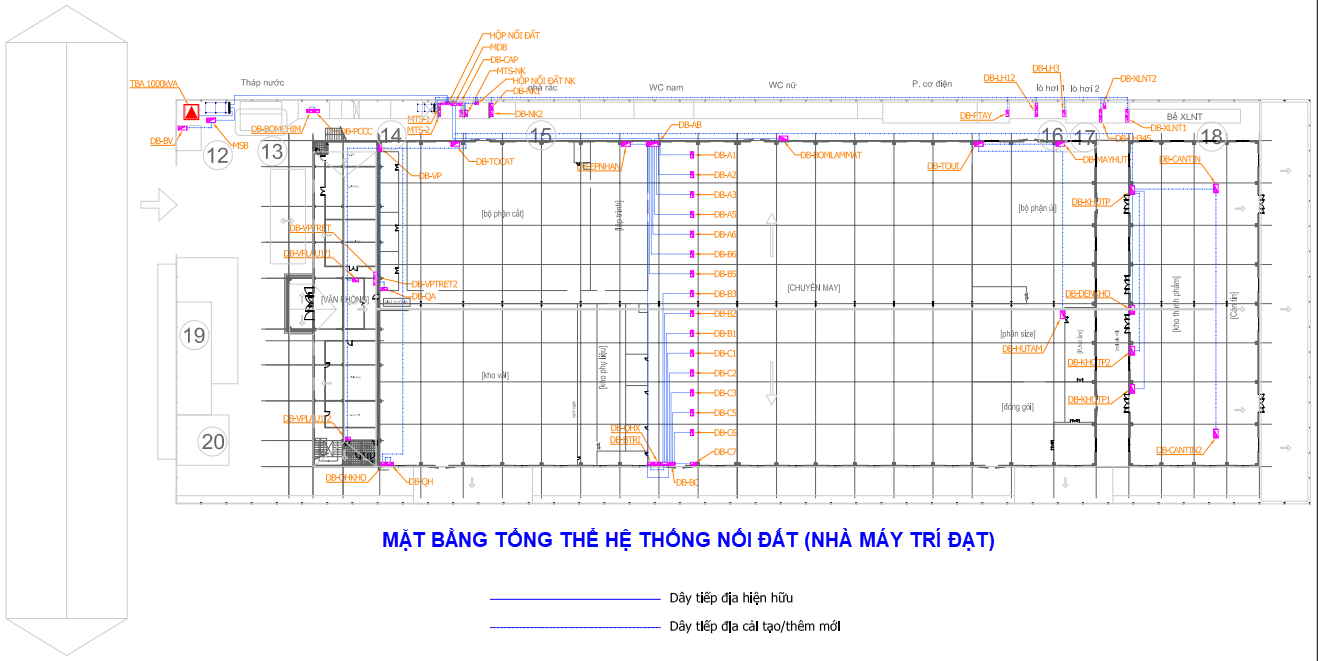

Hình 8: Mặt Bằng Tổng Thể Hệ Thống Nối Đất

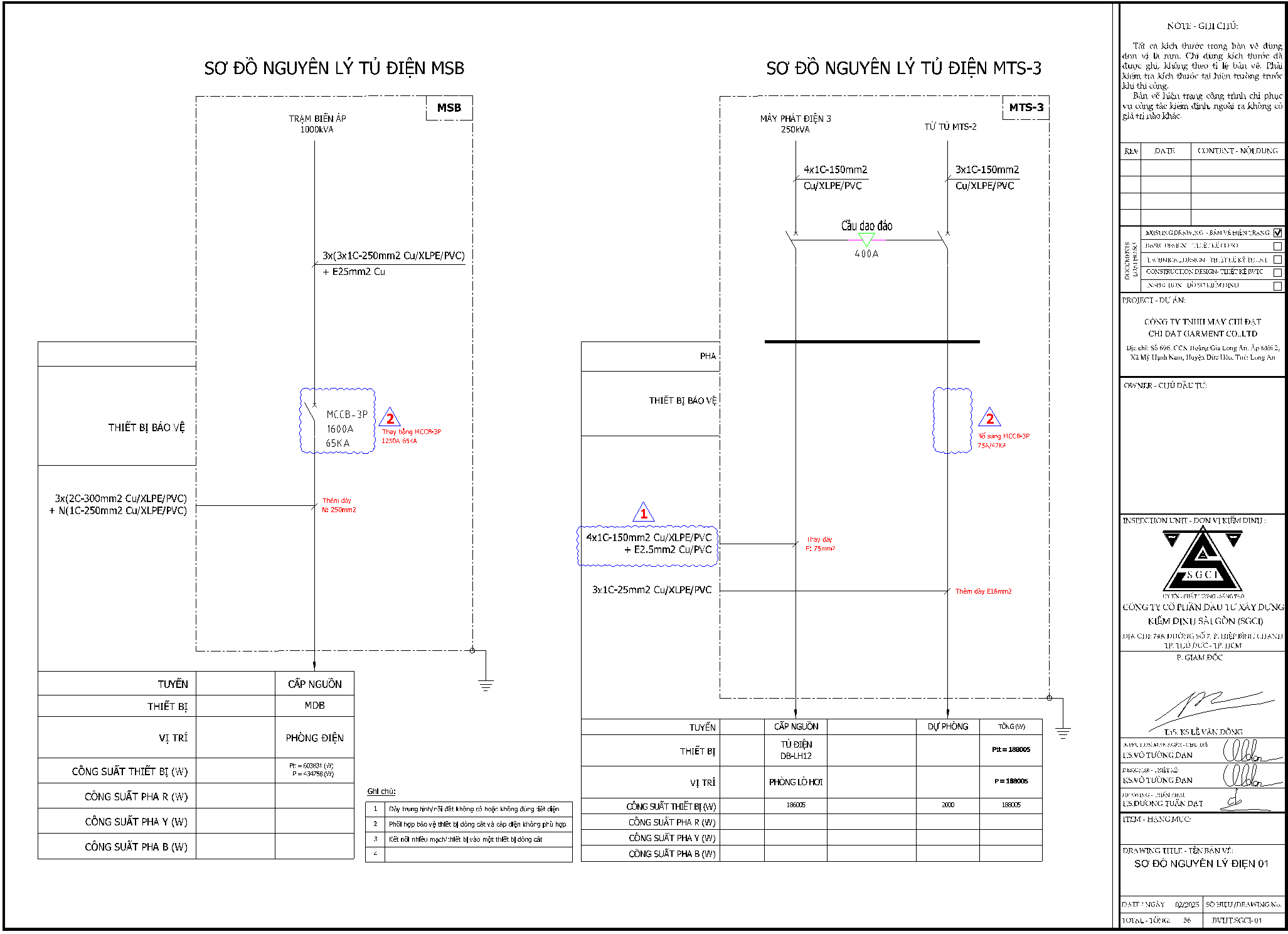

Hình 9: Sơ Đồ Nguyên Lý Và Giải Pháp Khắc Phục Theo Quy Định Của Tiêu Chuẩn LABS

Lập bản vẽ Sơ đồ nguyên lý và sơ đồ một sợi của hệ thống điện trung thế và hạ thế của Nhà máy bao gồm các công việc sau:

2.1. Khảo sát và thu thập dữ liệu hiện trạng:

• • Kiểm tra thực tế hệ thống điện: trạm biến áp, RMU, tủ trung thế, máy biến áp, tủ MSB, DB, tụ bù, ATS, máy phát…
  • Ghi nhận thông số kỹ thuật: dòng định mức, điện áp, công suất, số pha, loại thiết bị, hướng cấp điện.
  • Chụp ảnh, đo đạc sơ đồ đấu nối, đánh số thiết bị và nhánh điện

2.2. Thu thập và xử lý hồ sơ kỹ thuật:

• • Lập bản vẽ hiện trạng kiến trúc và bố trí điện từ khảo sát thực tế.
  • Lập sơ đồ một sợi:
    • Lập sơ đồ tuyến cấp điện chính từ nguồn đến các phụ tải.
    • Thể hiện các thiết bị chính: RMU, MBA, MSB, DB, MCCB, MCB, tụ bù, ATS, UPS…
    • Ghi rõ thông số: dòng định mức, điện áp, công suất, tiết diện dây…

2.3. Lập sơ đồ nguyên lý và giải pháp khắc phục theo quy định của Tiêu chuẩn Labs:

• • Thể hiện nguyên lý hoạt động và kết nối dây dẫn giữa các thiết bị điều khiển, bảo vệ, đo lường
  • Bao gồm: relay, contactor, PLC, biến dòng (CT), biến áp đo lường (VT), đèn báo, nút nhấn…

3. Các Công Tác Đánh Giá An Toàn Kèm Theo Trong Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS:

3.1. Đánh giá khả năng chịu tải, phân bổ nguồn điện, cân bằng pha

3.2. Kiểm tra thiết bị đóng cắt và bảo vệ

– Kiểm tra MCB, MCCB, ACB, ELCB, relay bảo vệ, UPS, tụ bù.

– Đo thông số kỹ thuật, đánh giá độ nhạy và khả năng hoạt động.

3.3. Kiểm tra hệ thống tiếp địa và chống sét

– Đo điện trở tiếp địa (<4Ω), kiểm tra kim thu sét, SPD.

– Đánh giá khả năng bảo vệ khi có hiện tượng quá áp.

3.4. Kiểm tra dây dẫn và hệ thống cáp

– Đánh giá tiết diện dây, lớp cách điện, đấu nối, máng cáp.

3.5. Kiểm tra tủ điện và hệ thống điều khiển

– Kiểm tra bố trí thiết bị, thông gió, đấu nối, PLC, biến tần.

3.6. Kiểm tra tổn hao điện năng và hiệu suất

– Đo hệ số công suất, dòng rò, sóng hài, sụt áp, mất cân bằng pha.

3.7. Kiểm tra hệ thống chiếu sáng và an toàn điện

– Đánh giá chất lượng chiếu sáng, ổ cắm, công tắc, IP thiết bị.

3.8. Đánh giá phòng cháy chữa cháy liên quan đến điện

– Kiểm tra cầu chì, Aptomat, khả năng cắt điện khẩn cấp.

3.9. Phỏng vấn nhân sự vận hành của Nhà Máy: đánh giá kỹ năng và quy trình bảo trì

3.10. Thử nghiệm chức năng: kiểm tra hoạt động thực tế của thiết bị

4. Lập báo cáo và đề xuất cải tạo Trong Dịch vụ Đánh giá An toàn Hệ thống Điện cho Nhà máy theo Tiêu chuẩn LABS:

– Báo cáo kỹ thuật chi tiết, có ảnh minh họa, bảng thông số, đánh giá rủi ro.

– Đề xuất giải pháp cải tạo, sửa chữa, bố trí lại hệ thống điện để đảm bảo quy định của Tiêu chuẩn LABS & TCVN.

Vì sao chọn Dịch vụ Của SGCI Trong Công Tác Đánh giá An toàn Hệ thống Điện cho Các Nhà máy tham Gia LABS?

✔️ Kinh nghiệm kiểm tra thực tế nhiều nhà máy tham gia chương trình LABS
✔️ Đội ngũ kỹ sư chuyên môn sâu, sử dụng công nghệ đo kiểm hiện đại
✔️ Cam kết đồng hành cùng nhà máy trong suốt quá trình đánh giá và cải tạo

✔️ Luôn đặt lợi ích của Nhà máy lên trên bằng các giải pháp Tối ưu về Chi phí Cải Tạo hệ thống.
